Neues Feuerschutz-Schiebetor von Teckentrup: Ästhetisch, normkonform, montagefreundlich

Brandschutz, Wirtschaftlichkeit, Ästhetik und Montage­freundlichkeit – all dies vereint das neue Feuerschutz-Schiebetor „Teckentrup 62 FST“. In den Ausführungen EI₂30 und EI₂90, auf Wunsch mit Rauchschutz nach EN 1634-3, erfüllt es die neue europäische Norm DIN EN 16034 und trägt das CE-Kennzeichen. Verschiedene Oberflächen, Farbtöne und Verglasungen bieten ein brei­tes Ausstattungsspektrum. Als ein- oder zweiflügeliges Tor mit optionaler Schlupftür ist es nahezu universell im Feuerschutz einsetzbar. Neue durchdachte Montage­lösungen vereinfachen zudem den Einbau.

Mit dem Ende der Co-Existenzperiode der DIN EN 16034 im November 2019 dürfen im Brandschutz nur noch Tore mit CE-Kennzeichnung eingesetzt werden. Diesen Standard erfüllt das neue „Teckentrup 62 FST“ – mit dreißig oder neunzig Minuten Brandwiderstand, optional als rauchdichtes Tor. Damit steht ein europaweit universell einsetzbares Feuerschutz-Schiebetor bereit. Ziel war zudem, ein wirt­schaftliches, optisch ansprechendes und einfach montierba­res Bauelement zu entwickeln, das auch die Anforderungen des Fachhandwerks erfüllt. Das zeigt zum Beispiel die Weiterentwicklung der Schlupftür, bei der die Anforderungen der Verarbeiter unmittelbar aufgenommen wurden: Gemäß DIN 18040-1 Barrierefreies Bauen Teil 1: „Öffentliche Gebäude“ ist die Tür schwellenlos und nun bis zur extremen Breite von 1.200 mm planbar – und die verdeckt liegenden 3D-Bänder ermöglichen einen Öffnungswinkel bis 170 Grad.

Einfache Montage, hohe Wirtschaftlichkeit

Gleich mehrere Verbesserungen vereinfachen die Montage des Feuerschutz-Schiebetors:

• Statt der herkömmlichen Helmschiene setzt Teckentrup ein innovatives Röhrenlaufsystem ein, das durch seine justierbare Aufhängung schnell montiert ist. Da die Winkel nur an einem Punkt befestigt werden, sind Höhen­einstellung und Nivellierung schnell umgesetzt – und zudem besonders anpassungsfähig. So lassen sich Unebenheiten des Bodens leicht ausgleichen.
• Die Montage der oberen Zarge erfolgt durch Zusammen­stecken der einzelnen Elemente, die Blenden werden ohne Verschraubungen montiert.
• Weil die Position der Torführung vorgegeben ist (Montage liegt verdeckt und die Führungsrolle wird mit dem Gegen­einlauf im gleichen Lochsystem verschraubt), gibt es weniger Fehlerquellen bei der Montage.
• Mit nur rund 28 kg/m² ist das Tor (EI₂30) verhältnismäßig leicht.
• Der Wegfall der Bodenbefestigung vereinfacht vor allem die Montage in Räumen mit Fußbodenheizung.

Variable Schönheit

Auch optisch punktet das Tor gleich mehrfach:

• Die gesamte Lauf- und Führungstechnik liegt hinter den Blenden, das Befestigungssystem ist somit nicht sichtbar und zugleich geschützt. So verläuft auch die Drahtseil­führung im neu entwickelten Röhrensystem. Die Blenden selbst liegen elegant und flach auf.
• Verglasungen liegen nahezu flächenbündig im Torblatt, was das Gesamtbild zusätzlich stimmig macht.
• Der neue Gegeneinlauf mit definiertem Platzbedarf sorgt zudem für einen sauberen Wandanschluss.
• Bei den Torelementen in der Version EI₂30 mit der Montage über das Stecksystem werden die Elemente über ein Pilzkopfsystem einfach und schnell miteinander verbunden. Neben dem Montagevorteil bietet dies den optischen Effekt: Keine sichtbaren Verschraubungen.
• In der Version EI₂90 entfällt das Versiegeln der Torelemente. Dies beschleunigt die Montage und ist optisch deutlich ansprechender.
• Für die Toroberflächen stehen viele Gestaltungsmöglich­keiten zur Wahl: Verzinkt, in Edelstahl oder in frei definier­barem RAL-Farbton fügen sich die Tore problemlos in jegliches architektonische Konzept ein – von der schlich­ten Lösung für die Tiefgarage bis zum Raumteiler im Superior-Hotel.

Sicher und wirtschaftlich

Die neuen technischen Features führen zu sinkendem Wartungsaufwand. Das liegt sowohl an der vereinfachten Montage, als auch an den verdeckt und somit geschützt liegenden Bauteilen. Das CE-Kennzeichen bietet Einsatz-Sicherheit. Lange Funktionsfähigkeit und Stabilität sind somit klar nachgewiesen.

Selbst bei der Schlupftür bleibt die moderne Optik erhalten: Werkseitige Vorarbeiten erleichtern die Montage vor Ort, auch diese Tür kann mit nahezu flächenbündiger Verglasung ausgestattet werden und fügt sich in den Look des Tores ein.

Hohe Verkehrssicherheit ist gegeben, da das Tor schwellenlos eingebaut wird.

Fazit

Das geprüfte, CE-gekennzeichnete Feuerschutz-Schiebetor „Teckentrup 62 FST“ bietet Brandschutz, Ästhetik und montagefreundliche Technik in einem. Die innovativen Montagesysteme entlasten die Einbau-Teams. Extras wie Schlupftüren, Oberflächenbeschichtungen oder Verglasun­gen sorgen für die perfekte Anpassung des Tores an sein Umfeld.

Teckentrup Feuerschutz-Schiebetor FST 62

Feuerhemmend         EI₂30 (nach EN 1634-1)

Feuerbeständig         EI₂90 (nach EN 1634-1)

Rauchdicht                 nach EN 1634-3

Abmessungen Feuerschutz

Breite                           500 bis 8.850 mm

Höhe                            1500 bis 7.125 mm

Abmessungen Rauchschutz

Breite                           1.000 bis 7000 mm

Höhe                            2.000 bis 4500 mm

Wandarten EI₂30

Beton, Mauerwerk, Porenbeton, bekleidete Stahlstützen F60-A

Wandarten EI₂90

Beton, Mauerwerk, Porenbeton, bekleidete Stahlstützen F90-A

Max. Torfläche          50 m²

Versionen                   Ein- oder zweiflügelig

Optional                       Glaseinlässe, Schlupftür

Oberflächen               Verzinkt, Edelstahl, RAL

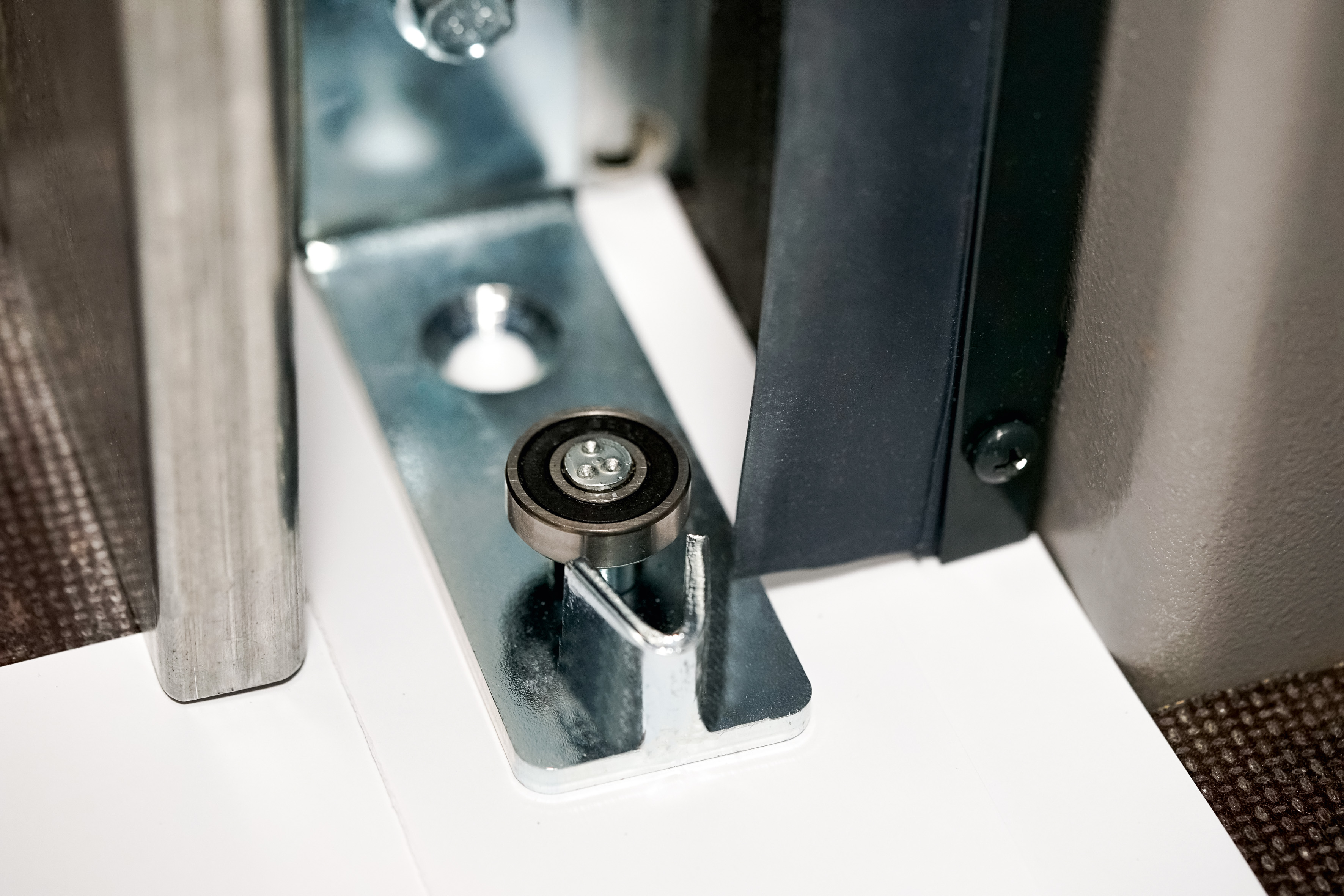

Untere Führungsschiene: Sie ermöglicht die verdeckte Montage der Führungsrolle mit nicht sichtbarer Torblatt­führung. Verschrauben in den Boden ist nicht erforderlich.

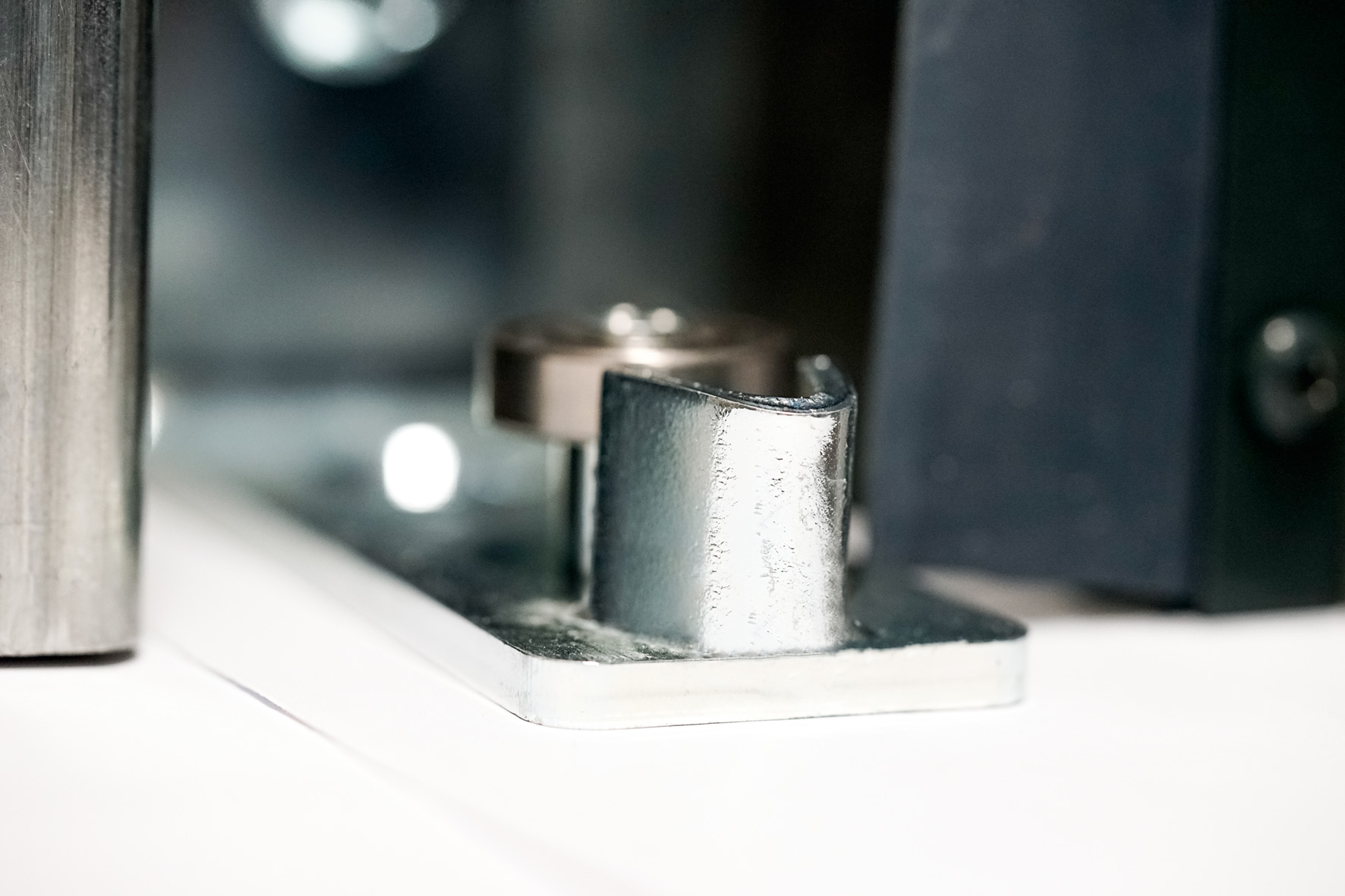

Untere Führungsschiene: Sie ermöglicht die verdeckte Montage der Führungsrolle mit nicht sichtbarer Torblatt­führung. Verschrauben in den Boden ist nicht erforderlich.

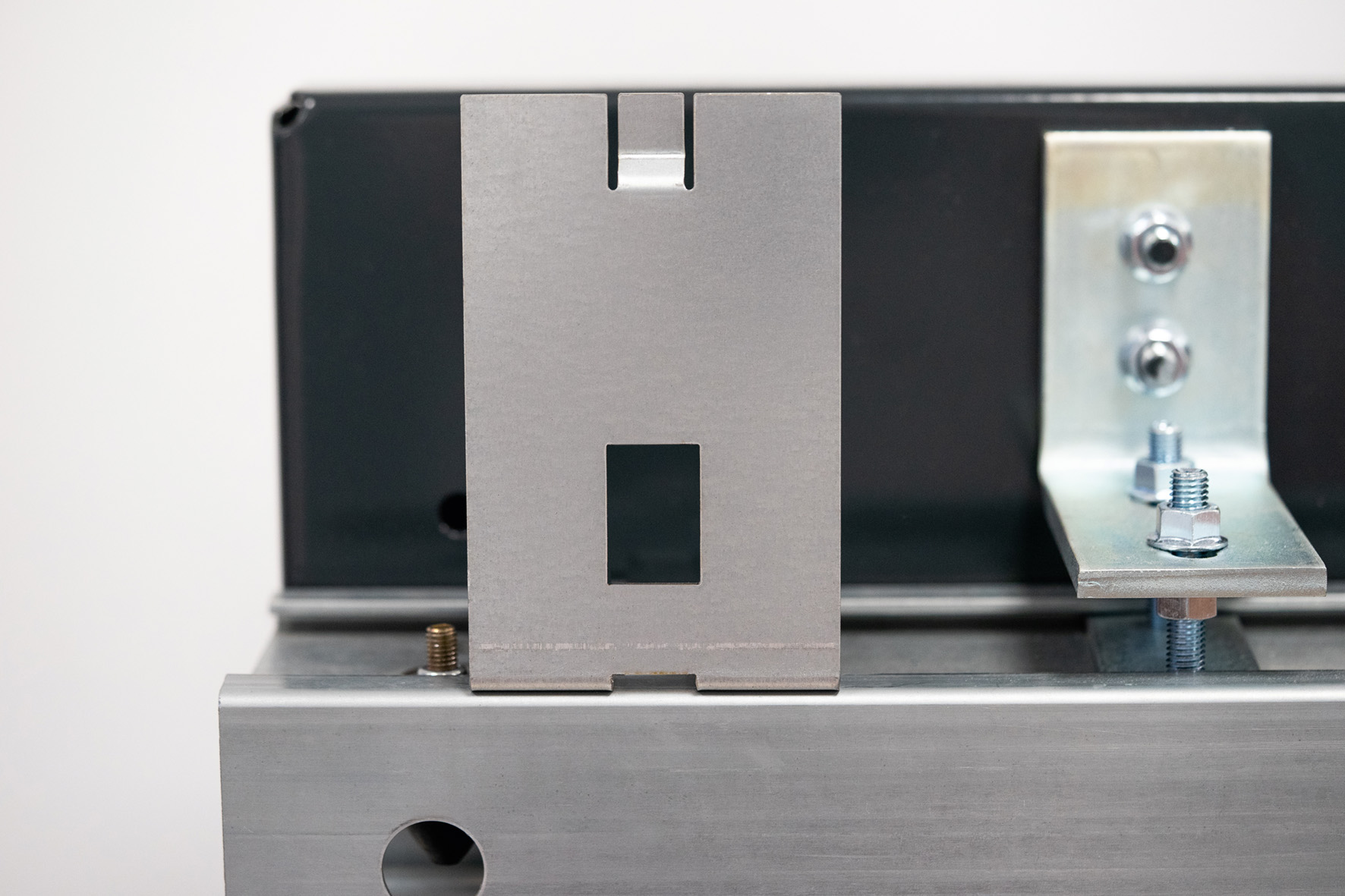

Aufhängung / Aufnahme für die Torblende.

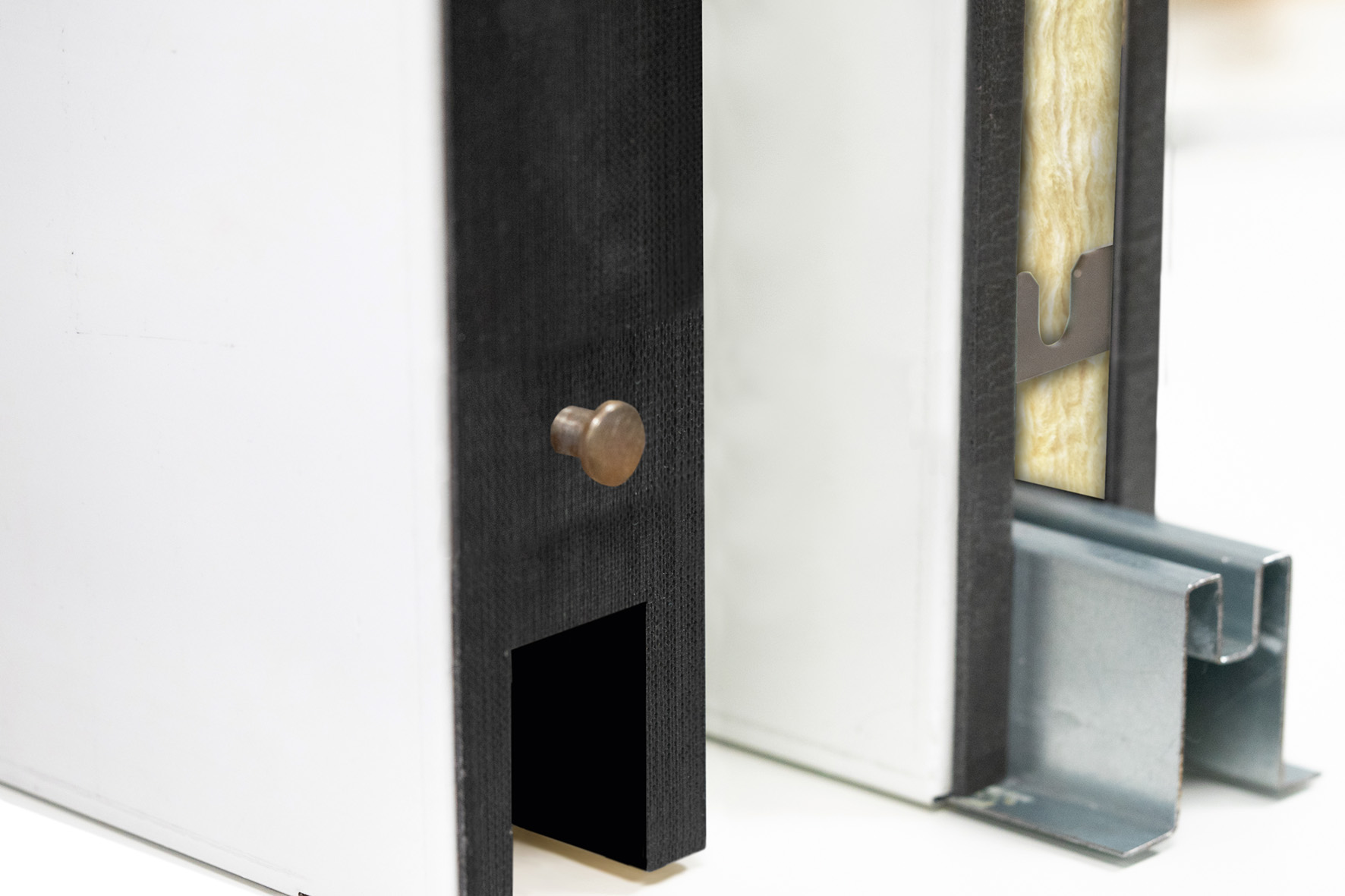

Keine sichtbaren Verschraubungen zwischen den Tor-Ele­menten: Sie werden beim neuen Tor über ein Pilzkopfsystem verbunden: Links: Pilzkopf, rechts: Aufnahme für den Pilzkopf.

Die Feuerschutz-Schiebetüren von Teckentrup überzeugen auch optisch, bei der Toroberfläche stehen viele Farbtöne und unterschiedliche Werkstoffe zur Wahl.

Die Feuerschutz-Schiebetüren von Teckentrup überzeugen auch optisch, bei der Toroberfläche stehen viele Farbtöne und unterschiedliche Werkstoffe zur Wahl.
