Tragwerk verstärkt: Münchener Tiefgarage für hohe Lasten gerüstet

Biegezugverstärkung mit CFK-Lamellen sichert Tiefgaragendecke

Um die Zufahrt in einen Innenhof auch für schwere Feuerwehrfahrzeuge sicherzustellen, war bei einem Quartier in München das Tragwerk einer Tiefgaragendecke zu verstärken. Hierbei entschieden sich die Beteiligten für eine wirtschaftliche Lösung mit dem Verstärkungssystem StoConcrete Carbon Plate von StoCretec. Die auf der Deckenunterseite verklebten CFK-Lamellen erhöhen die Tragfähigkeit, haben ein geringes Eigengewicht und sind besonders dauerhaft.

Ein Beispiel aus der Praxis für Tragwerksverstärkung: Oberhalb der Tiefgarage in der Eintrachtstraße in München verläuft die Feuerwehrzufahrt in den Innenhof eines Wohnquartiers. Bei einem Rettungseinsatz mit Hilfeleistungs-Löschgruppenfahrzeugen (HLF) müsste die Decke der Tiefgarage große Lasten tragen, ein einzelnes HLF der „leichten“ Klasse wiegt bis 7,5 Tonnen, ein Fahrzeug der „super“ Klasse sogar bis 16 Tonnen.

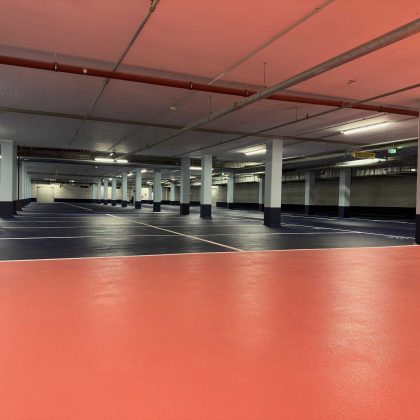

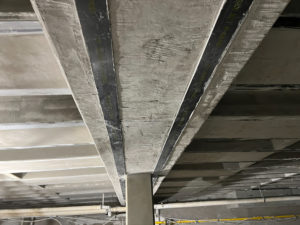

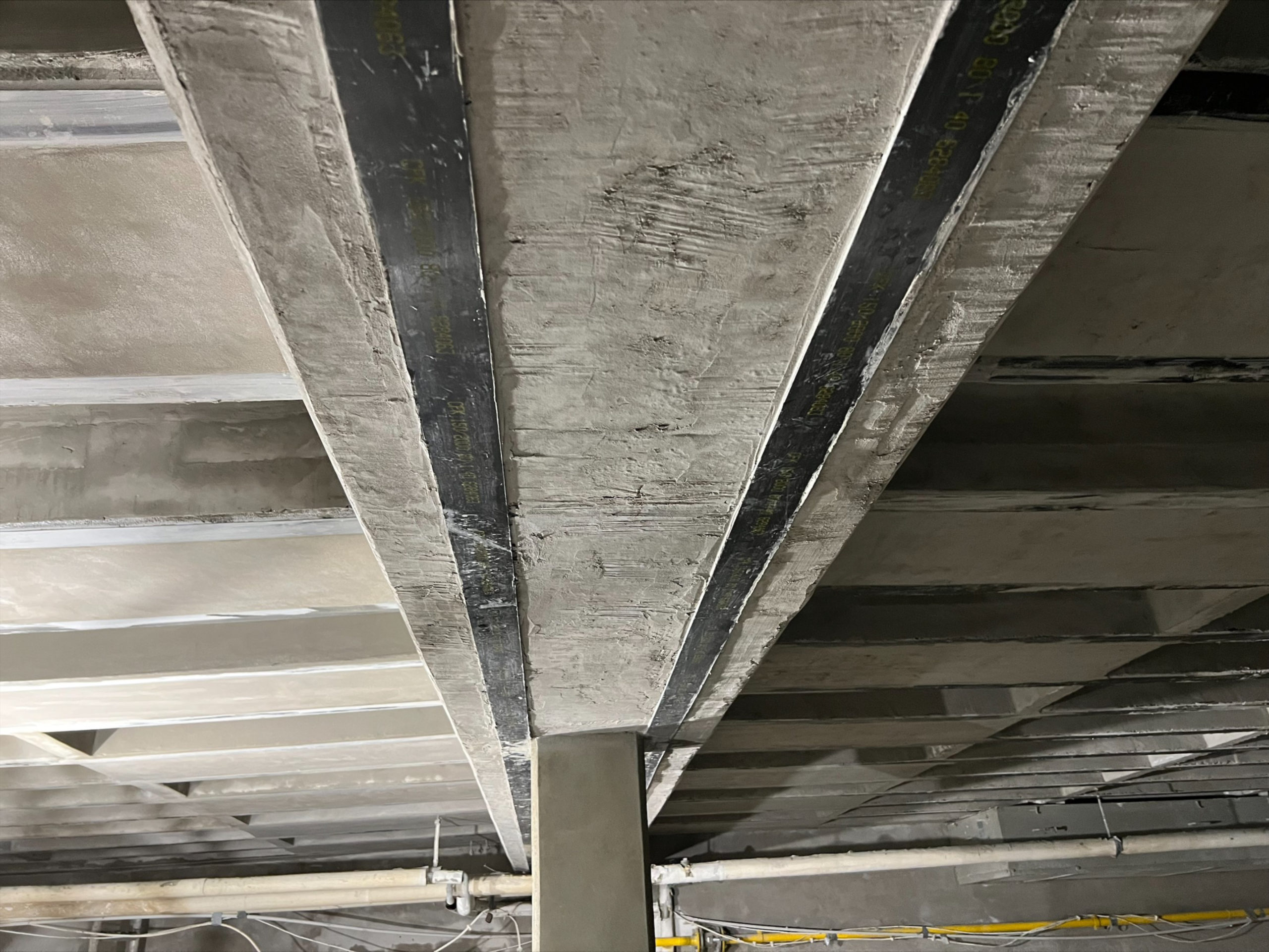

Um die Standsicherheit der Tiefgarage zu gewährleisten, entschied sich der Bauherr für eine Verstärkung der Decke mit Kohlefaserlamellen (Biegezugverstärkung). Das Verstärkungssystem StoConcrete Carbon Plate vereint eine effiziente und wirtschaftliche Traglasterhöhung. Die CFK-Lamellen lassen sich ohne wesentlichen Eingriff in die Architektur des Bauwerks und bei geringem Nutzungsausfall applizieren. Hierfür wird zunächst der Betonuntergrund vorbereitet. Fehlstellen reprofiliert der Fachverarbeiter mit dem epoxidharzgebundenen Betonersatz StoPox Mörtel standfest. Die Haftbrücke StoPox KSH thix sorgt für dauerhaften Halt zum Untergrund. Abschließend werden die Sto S&P CFK Lamellen mit dem Epoxidharzkleber StoPox SK 41 auf die Unterseite der Tiefgaragendecke geklebt.

Das bauaufsichtlich zugelassene System ist optisch unauffällig und hat ein geringes Eigengewicht. Es trägt kaum auf, weshalb die Durchfahrtshöhe nur unwesentlich beeinflusst wird. Mit Bekleidungen oder Oberflächenbeschichtungen lässt sich der ursprüngliche Raumeindruck vollständig wiederherstellen. Das System ergänzt den beim Bau nicht auf die heutige Belastung dimensionierten Trägerstahl im Beton. StoConcrete Carbon Plate punktet außerdem mit seiner Dauerhaftigkeit: Es korrodiert nicht und zeigt keine Ermüdung, was langjährige Referenzen belegen.

Bautafel

Objekt
Tiefgarage, Eintrachtstraße, München
Bauherr
Brodt Foundation, gemeinnützige Stiftung, München
Planer
PYTTLIK PROJEKTMANAGEMENT GmbH, München
Verarbeiter
MBI Münchner Bauwerksinstandsetzung GmbH, München
StoCretec-Kompetenz

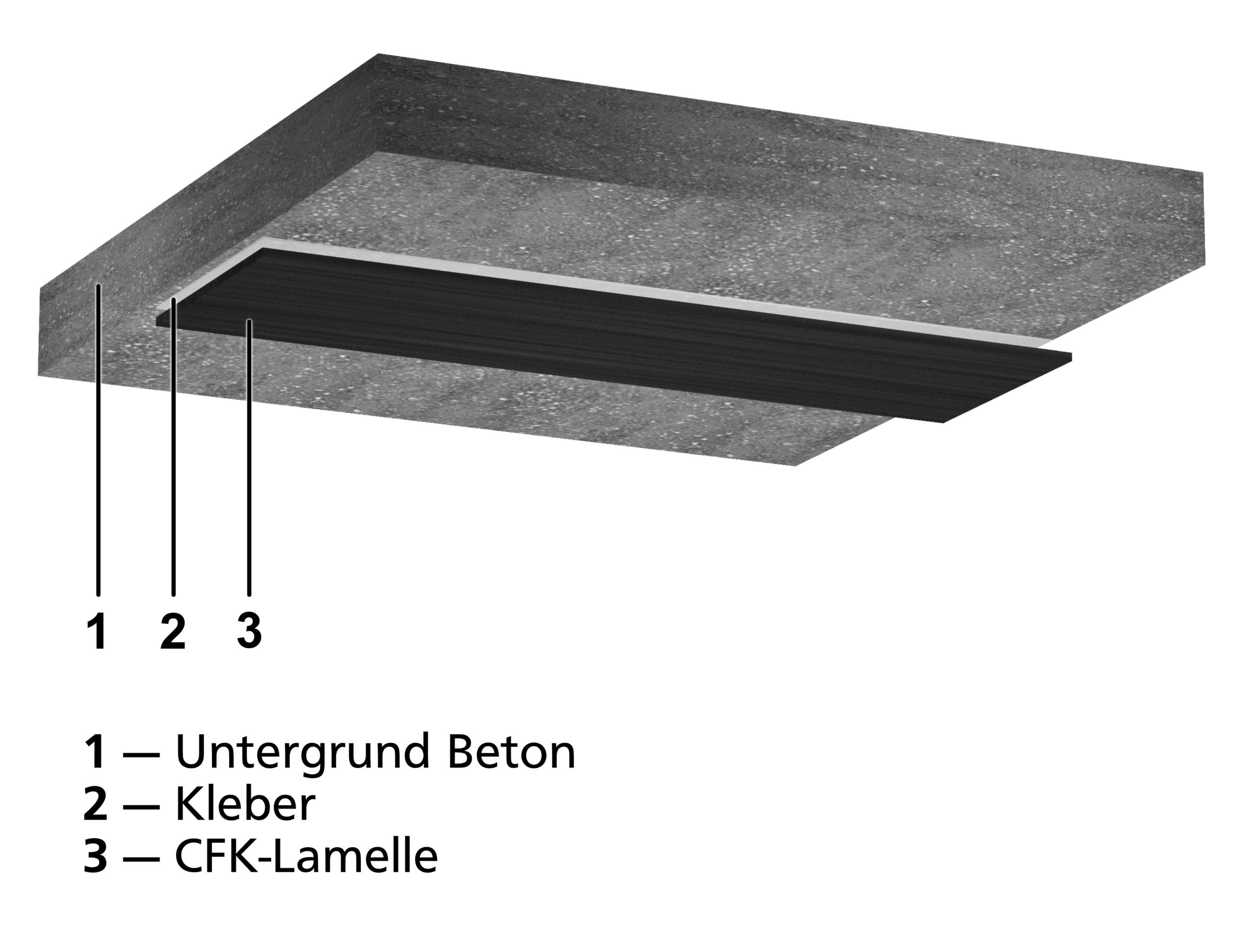

StoConcrete Carbon Plate, oberflächig geklebt:
Haftbrücke: StoPox KSH thix
Betonersatz: StoPox Mörtel standfest
Kleber: StoPox SK 41
Verstärkungselement: Sto S&P CFK Lamelle 80, 1,4 NM
