Gymnasium Balingen: Sanierung und Modernisierung
An der über 50 Jahre alten Bausubstanz des Balingener Gymnasiums nagte der Zahn der Zeit. Zudem erfüllten die Gebäude nicht mehr die strengeren Sicherheitsanforderungen von heute – eine umfassende Sanierung und Modernisierung war daher unumgänglich. Um den Schulbetrieb weiterhin zu gewährleisten, erfolgten die Arbeiten in Etappen. Bei der Sanierung der Rippendecken kamen Produkte von StoCretec zum Einsatz.
Das Gymnasium in Balingen wurde 1969 eingeweiht und zählt derzeit circa 1.100 Schüler/innen in 49 Klassen und etwa 90 Lehrer/innen. Ein halbes Jahrhundert Schulbetrieb hinterließ zahlreiche Spuren. Auch die Ausstattung entsprach nicht mehr den heutigen Anforderungen an Sicherheit und Brandschutz. Unter anderem mussten daher die alten Holzdecken inklusive Polystyrol-Dämmung ausgetauscht werden. Die darunter befindlichen Beton-Rippendecken wiesen signifikante Schäden auf, bis hin zu teils freiliegender Bewehrung – die Tragfähigkeit der Decken war somit nicht mehr sichergestellt.
Tragfähigkeit und Brandschutz wieder herstellen
Die Sanierung der Rippendecken übernahm die Firma Betos GmbH (Gelnhausen) mit Produkten von StoCretec. Im ersten Schritt bereiteten die Fachhandwerker den Betonuntergrund durch Feststoff-Feuchtstrahlen vor, um den Haftverbund für die nachfolgenden Schichten zu gewährleisten. Danach trugen sie den Korrosionsschutz StoCrete TK auf die freigelegte Bewehrung auf. Zur Reprofilierung der Schadstellen sowie zur Erhöhung der Betondeckung applizierten die Verarbeiter den Instandsetzungsmörtel StoCrete TS 203 einlagig im Nassspritzverfahren mit einer spritzrauen Oberfläche. Dieser Mörtel der Klasse R4 (statisch mitwirkend) erhöht die Tragfähigkeit der Rippendecken und stellt gleichzeitig deren Feuerwiderstand (Baustoffklasse A2-s1, d0 – nichtbrennbar – gemäß EN 13501-1) wieder her. Zudem überzeugte StoCrete TS 203 durch seine gute Verarbeitung über Kopf und seinen geringen Rückprall während der Applikation.
Als Finish erhielten die sanierten Rippendecken eine Versiegelung mit StoPox WL 100. Der glänzende Wasserlack ist VOC-emissionsarm und eignet sich daher optimal für Innenräume. Aufgebracht wurde das zweikomponentige Material im Airless-Spritzverfahren – das spart Zeit und sorgt für eine gute Oberflächenqualität.
Wer & Was
Objekt:
Gymnasium Balingen, Sanierung Rippendecken
Bauteil B+D
Bauherr:
Große Kreisstadt Balingen
Architekt:
Ackermann + Raff GmbH & Co. KG, Tübingen
Fachplaner:
BWN Bauingenieure, Albstadt
Verarbeiter:
BETOS GmbH, Gelnhausen
Ausführung:
2016/2017
Produkte:
Korrosionsschutz: StoCrete TK
Nassspritzmörtel:
StoCrete TS 203
Oberflächenschutz:
StoPox WL 100
Die Bilder in voller Größe (300 dpi) öffnen Sie durch einen Linksklick auf das jeweilige Bild.
Klicken Sie dann mit der rechten Maustaste und wählen Sie „Bild speichern unter“ um das Bild herunterzuladen.

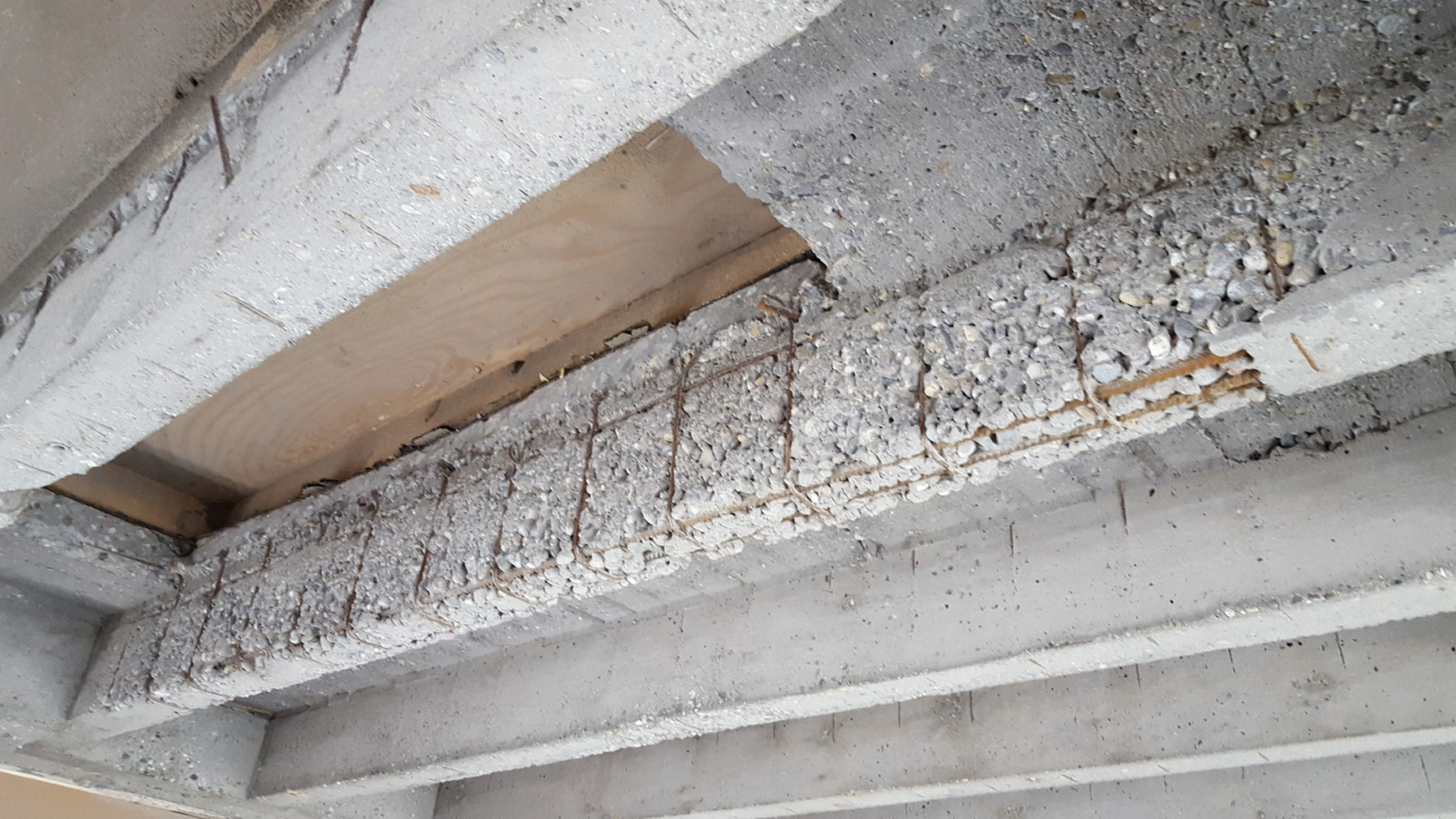

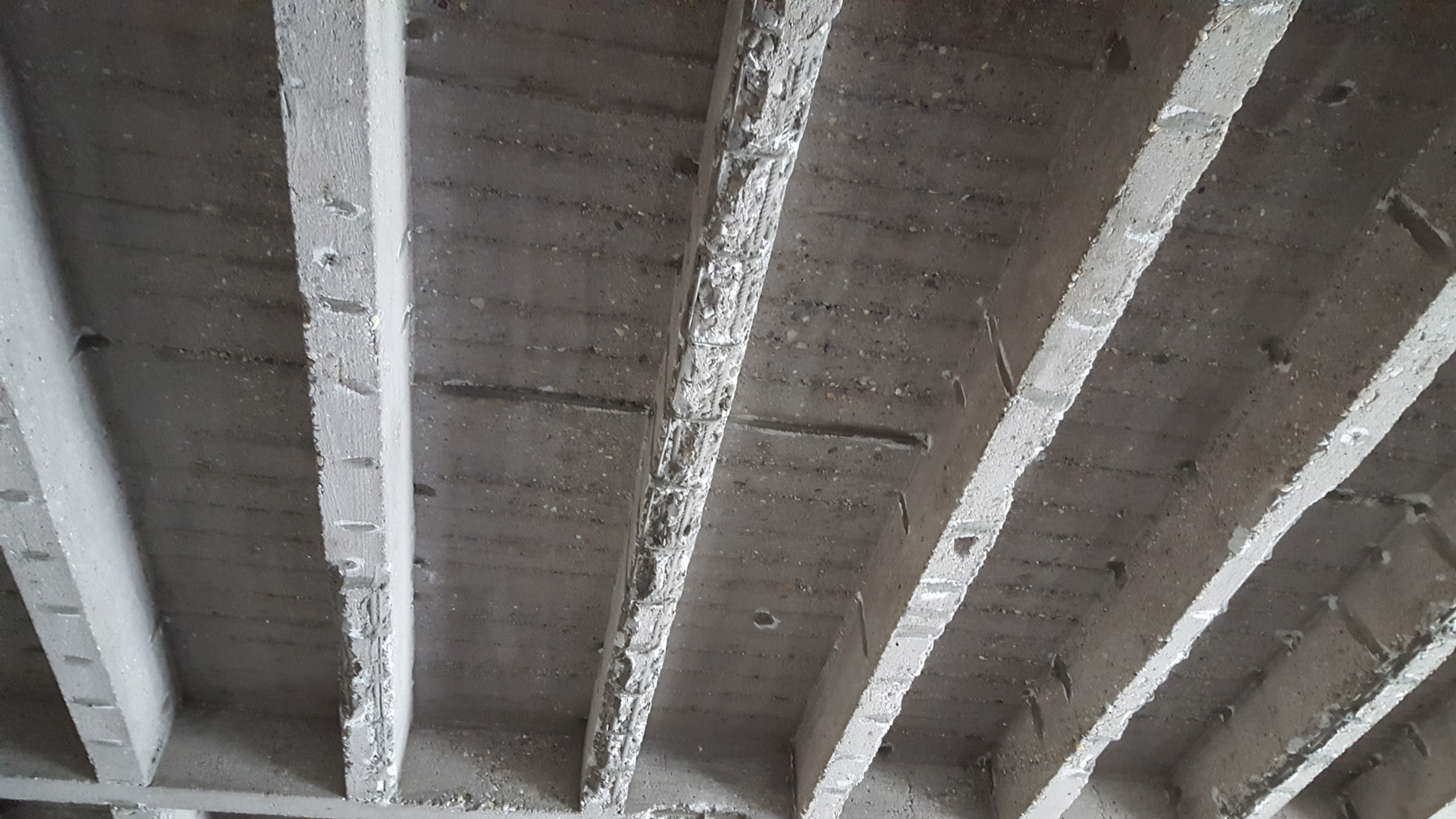

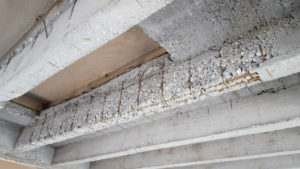

Schadhafte Decke im Gymnasium Balingen: Die Tragfähigkeit
der Beton-Rippendecke war nicht mehr sichergestellt.
Foto: Betos GmbH/StoCretec

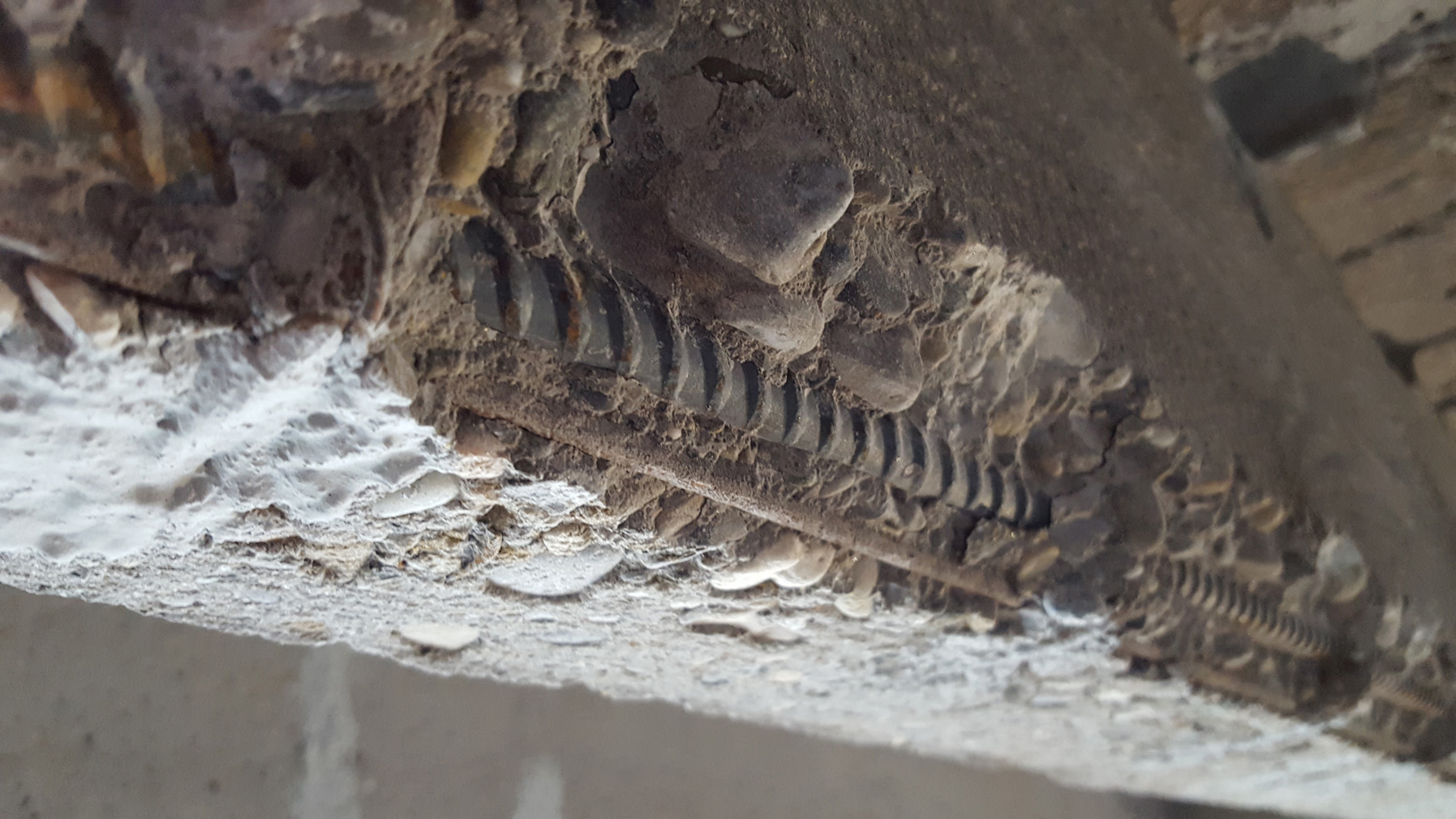

Schadhafte Decke im Gymnasium Balingen: Die Tragfähigkeit
der Beton-Rippendecke war nicht mehr sichergestellt.
Foto: Betos GmbH/StoCretec
Schadhafte Decke im Gymnasium Balingen: Die Tragfähigkeit
der Beton-Rippendecke war nicht mehr sichergestellt.
Foto: Betos GmbH/StoCretec

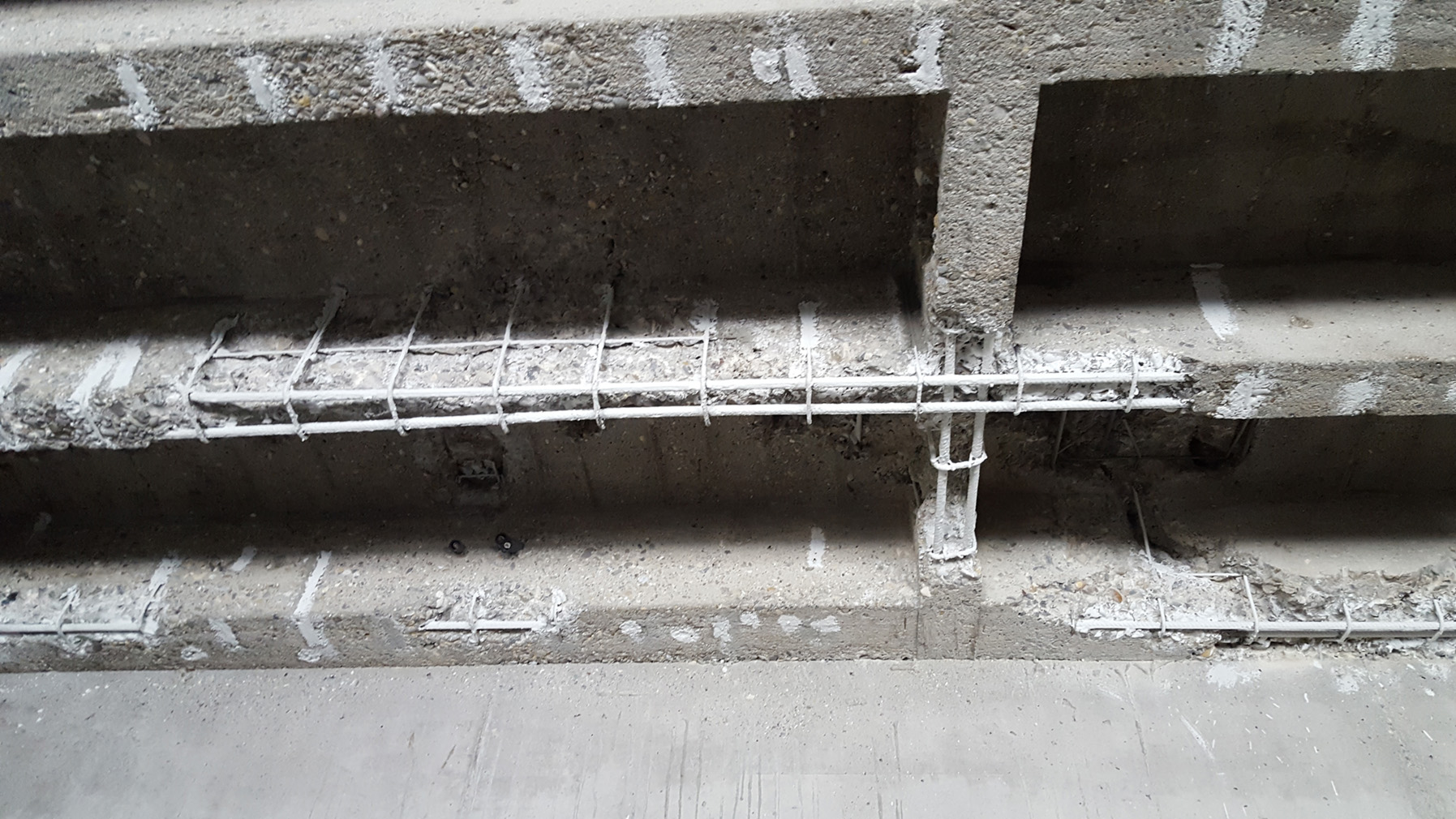

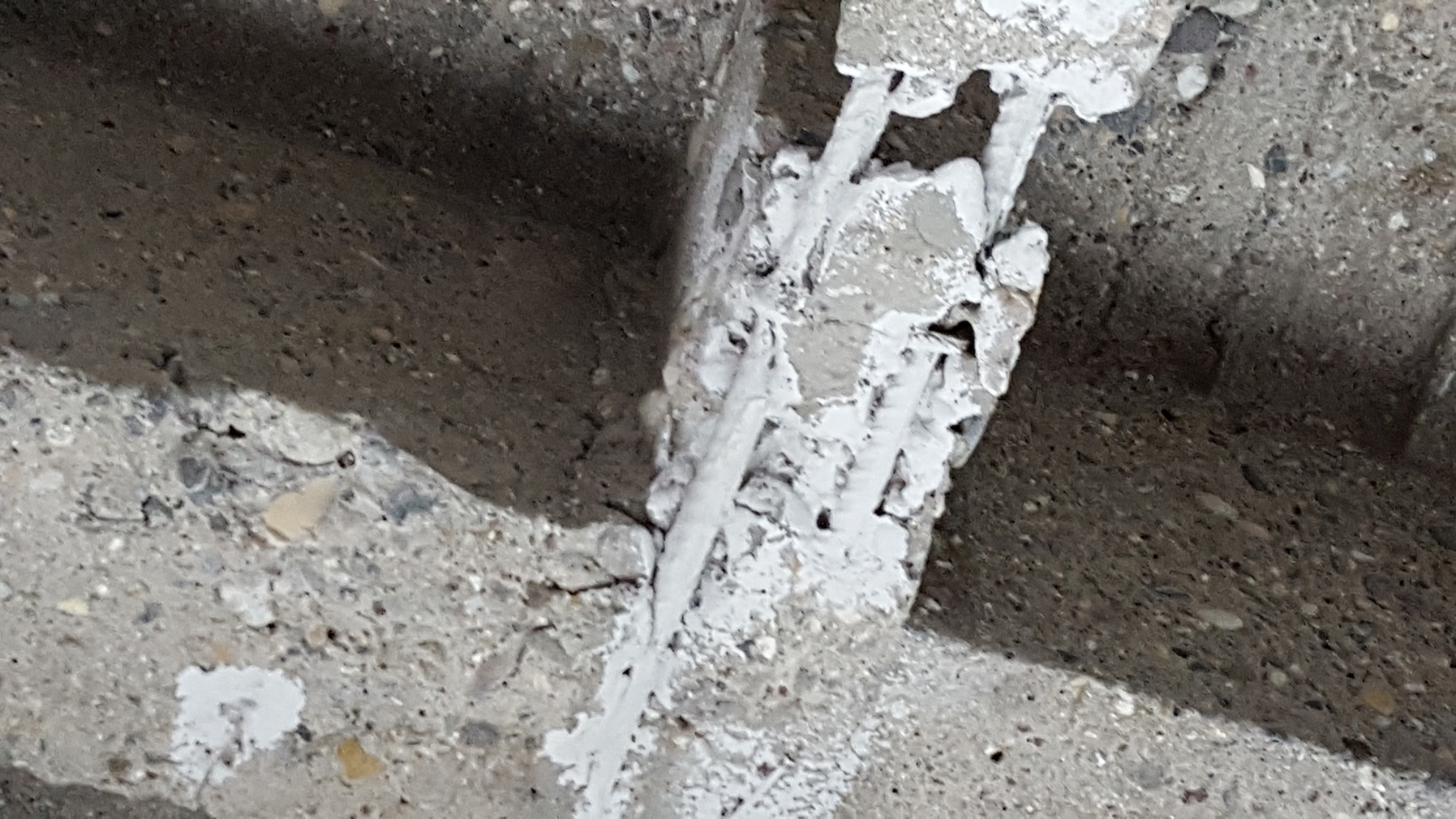

Die freigelegte Bewehrung erhielt einen Korrosionsschutz
Foto: Betos GmbH/StoCretec

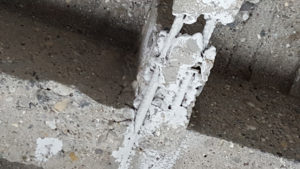

Die freigelegte Bewehrung erhielt einen Korrosionsschutz
Foto: Betos GmbH/StoCretec

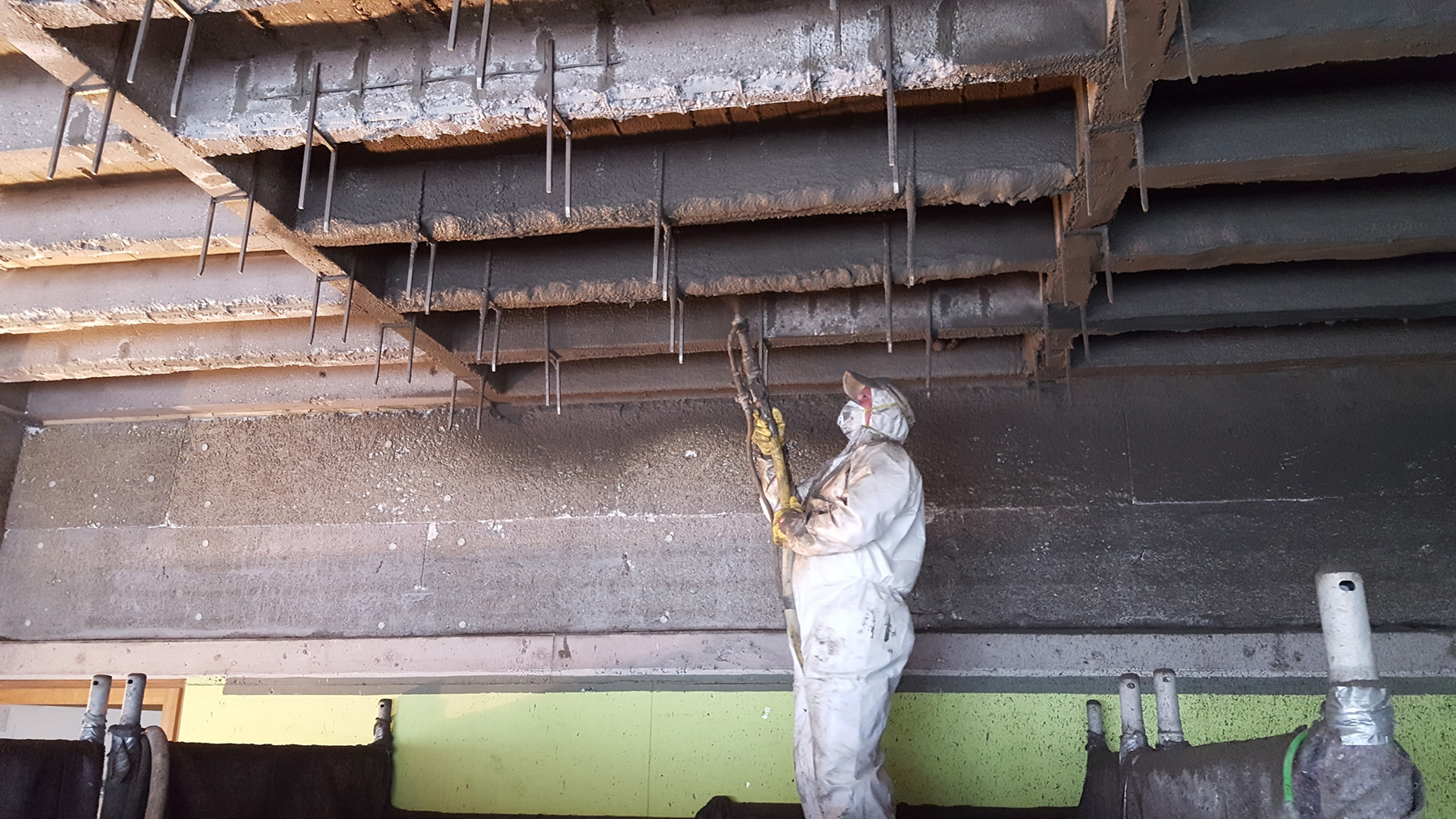

StoCrete TS 203 lässt sich sehr gut über Kopf verarbeiten:
Applikation des Instandsetzungsmörtels im Nassspritzverfahren.
Foto: Betos GmbH/StoCretec

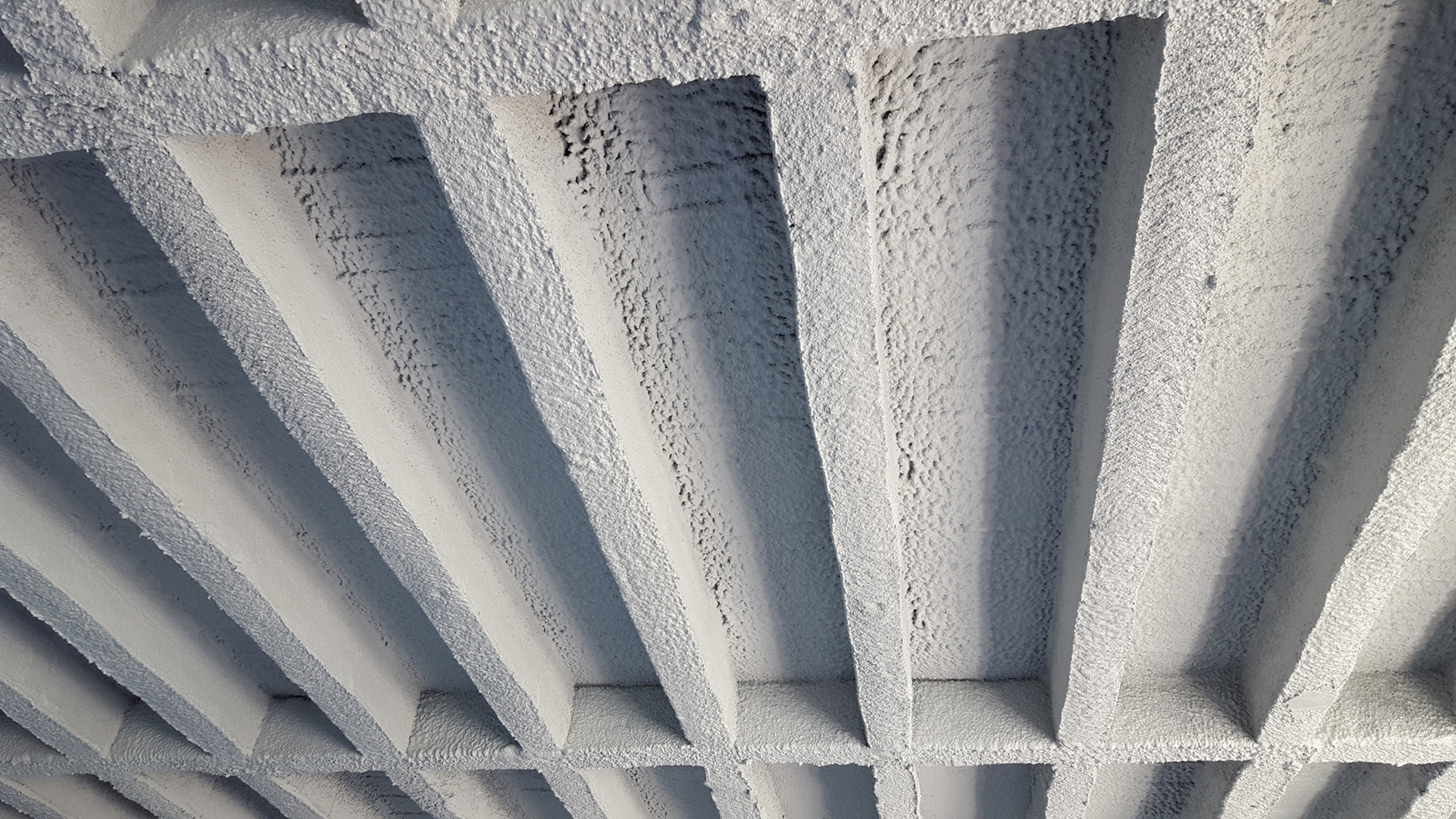

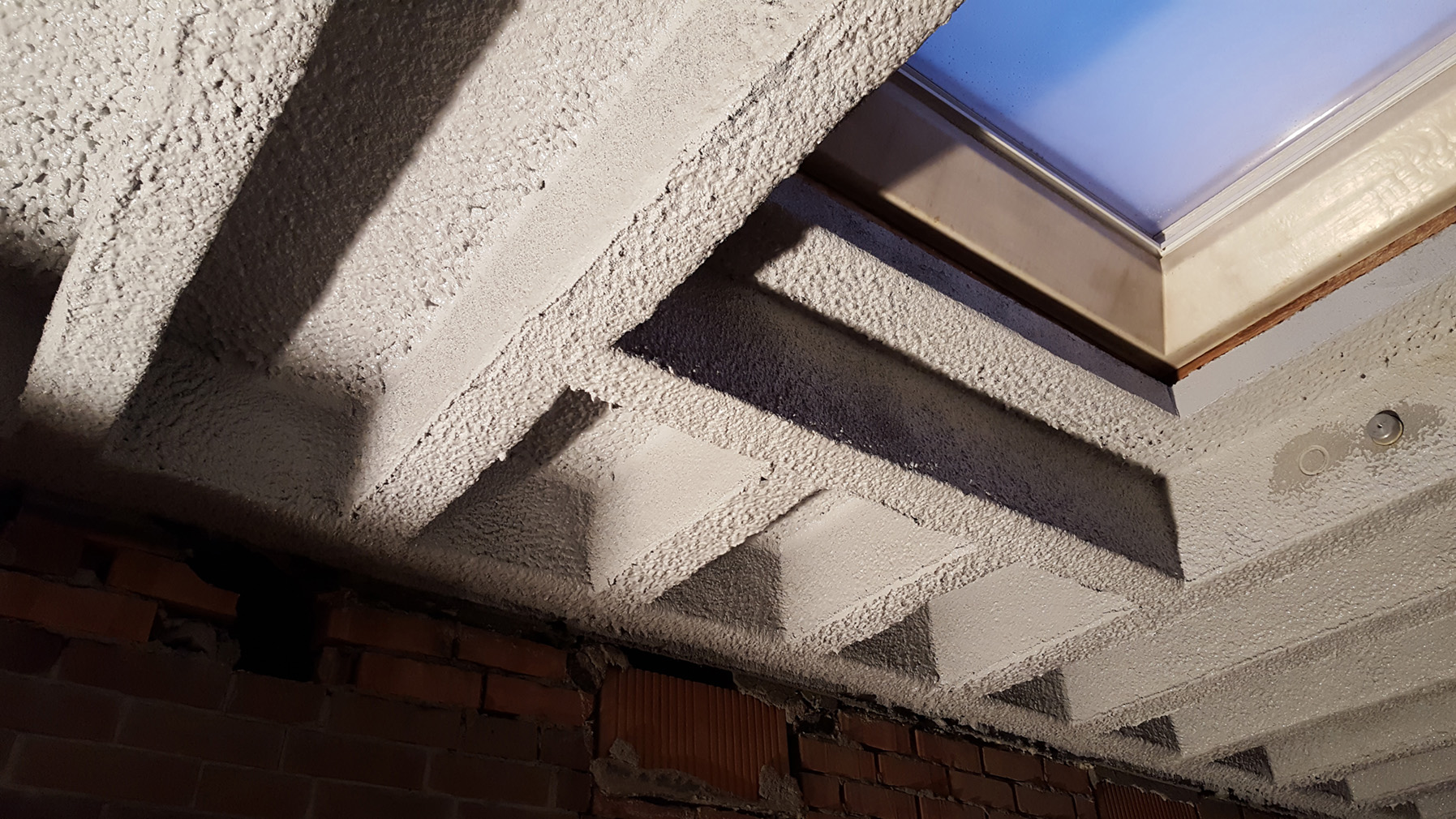

Tragfähigkeit erhöht, Feuerwiderstand wieder hergestellt.
Foto: Betos GmbH/StoCretec
Tragfähigkeit erhöht, Feuerwiderstand wieder hergestellt.
Foto: Betos GmbH/StoCretec

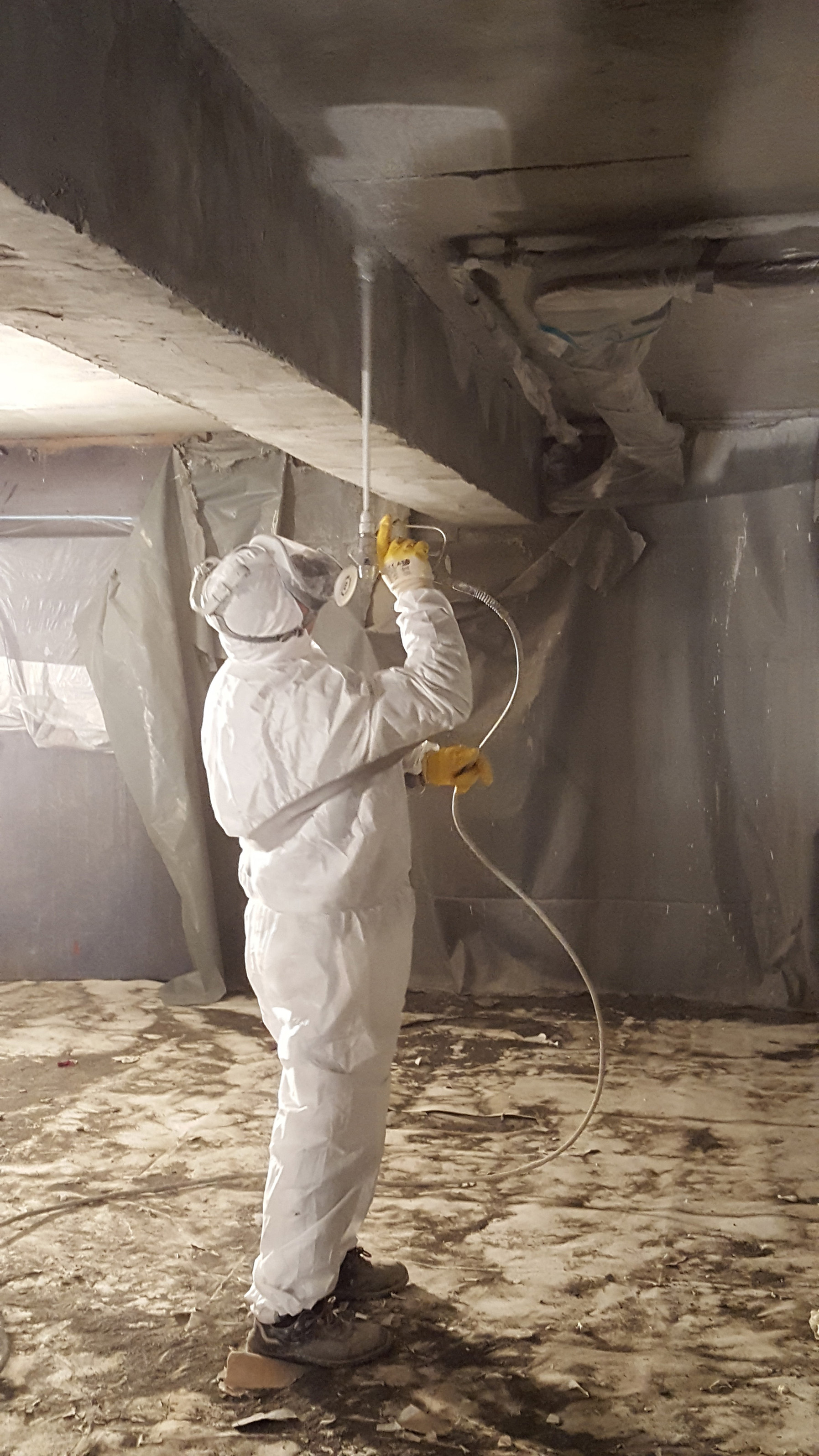

Auftrag der finalen Versiegelung.
Foto: Betos GmbH/StoCretec

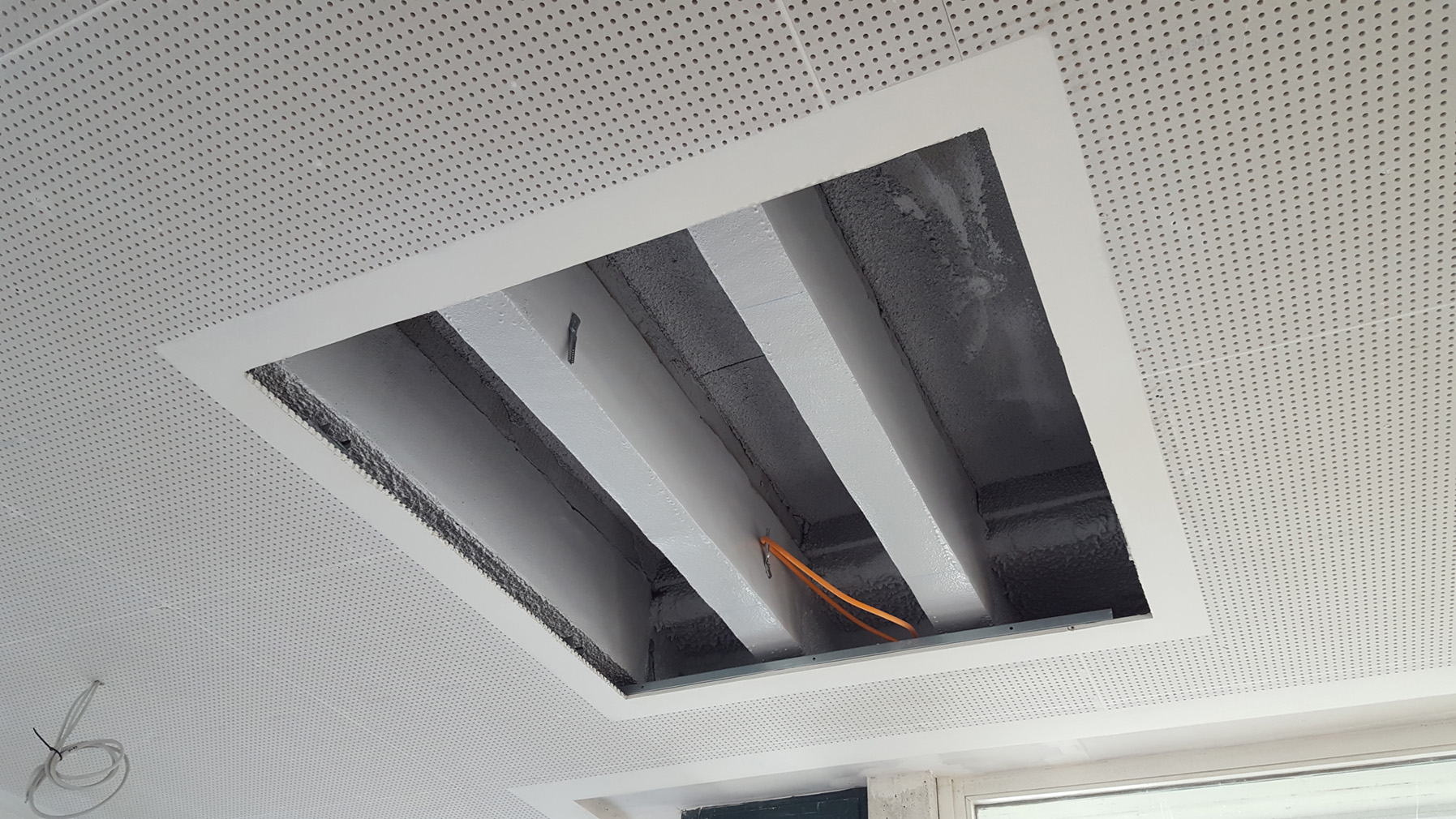

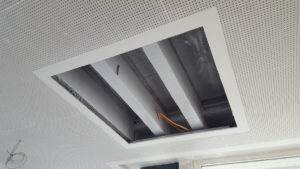

Sanierte Decke: Die instandgesetzten Gebäude
des Balinger Gymnasiums erfüllen nun wieder
alle Sicherheitsanforderungen.
Foto: Betos GmbH/StoCretec
