StoCretec: Durchbrüche in tragender Wand statisch gesichert
Statische Tragfähigkeit erhalten oder wiederherstellen: Dafür sind im Stahlbetonbau CFK Lamellen ideal (CFK = carbonfaserverstärkter Kunststoff). Sie lassen sich wirtschaftlich in Bestandsgebäude einbringen und ermöglichen sogar Veränderungen in der Tragwerksstruktur. Das belegt eine Umnutzung in Offenbach: Hier kamen im Erdgeschoss eines zehnstöckigen Gebäudes neue Öffnungen in die tragenden Wände. Durch das Verstärkungssystem von StoCretec wurde die notwendige statische Tragfähigkeit gewährleistet.
Instandhaltung und Umnutzung von Stahlbetonbauten sind im Wohnungs- und Verwaltungsbau ebenso üblich wie im Industriebau oder bei Parkbauten. Dabei kommt es auch häufig zu Eingriffen in das statische System: Das Tragwerk wird verändert oder durch neue Aufbauten zusätzlich belastet. Für solche Fälle sind die Verstärkungssysteme von StoCretec (Kriftel) konzipiert. Sie ermöglichen, die Nutzlast von Wänden und Decken zu erhöhen oder gewährleisten die Standsicherheit nach der Gebäudeumnutzung. Weitere Anwendungen wie das Sichern von Deckendurchbrüchen, der Ersatz tragender Wände, Wandaussteifungen und die Verstärkung von Stützen und Pfeilern sind ebenfalls zuverlässig umsetzbar. In der Regel sind die Arbeiten ohne Rückbau von Installationen in kurzer Zeit möglich. Hohe Wirtschaftlichkeit, geringes Eigengewicht und ihre optische Unauffälligkeit zeichnen diese Systeme im Vergleich zu herkömmlichen Verstärkungsmethoden aus.
Standsicherheit für Wohnhaus mit zehn Geschossen – trotz sechs zusätzlicher Wanddurchbrüche im Erdgeschoss
In einem zehngeschossigen Wohnhaus in Offenbach entstand durch den Umbau eines Geschäftes im Erdgeschoss eine neue Kindertagesstätte. Diese Umnutzung erforderte allerdings sechs zusätzliche Fassadenöffnungen für Ausgänge, Fenster und Fluchttüren (Kinder im Krippenalter können auch im Erdgeschoss nicht aus dem Fenster fliehen). Diese neuen Durchbrüche veränderten die statische Gesamtsituation. Um die Standsicherheit des Hochhauses sicherzustellen, war es notwendig, diese Öffnungen in den tragenden Wandscheiben zu verstärken. Dies erfolgte mit dem StoConcrete Carbon Plate System.
Das Beispiel zeigt auch, wie schnell und wirtschaftlich das System funktioniert: Der Fachverarbeiter bereitete den Untergrund der betroffenen Stürze vor und erhöhte mit dem Betonersatz StoPox Mörtel standfest die Betondeckung. Im Anschluss applizierte er auf beiden Seiten der Wände die Sto S&P CFK Lamellen, teils zweilagig und in zwei Reihen (entsprechend der statischen Bemessung).
Gemäß der Brandschutzanforderungen verkleidete das Bauteam die CFK Lamellen zusätzlich mit Brandschutzplatten. Dieses Verfahren ist seit vielen Jahren als Feuerschutz der Lamellen bewährt und wird mit einer vorhabenbezogenen Bauartgenehmigung belegt.
Fazit: Eine Umnutzung mit StoConcrete Carbon Plate lässt sich wirtschaftlich und schnell realisieren – und Offenbach hat nun 40 zusätzliche Betreuungsplätze für Kinder ohne aufwändigen Neubau.
Bautafel:
Objekt: Umbau Kita, Offenbach am Main
Bauherr: Focus for Family e.V., Offenbach am Main
Architekt: Architekturbüro Waltenberger, Frankfurt am Main
Statiker: Statikbüro Held, Groß-Zimmern
Verarbeiter: T.O.M. Technisches Oberflächenmanagement, Flörsheim
Ausführung: 2022/2023
StoCretec-Kompetenz:
Tragwerksverstärkungssystem StoConcrete Carbon Plate
Verstärkungselement: Sto S&P CFK Lamelle
Verklebung: StoPox SK 41
Erhöhung der Betondeckung
Haftbrücke: StoPox KSH thix
Reprofilierung: StoPox Mörtel standfest
Tragwerke mit CFK Lamellen verstärken
Tragwerksverstärkung mit CFK Lamellen ist enorm komplex. Darum arbeitet StoCretec mit der Simpson Strong-Tie GmbH als Planungspartner zusammen. Sie unterstützt unter anderem bei der statischen Bemessung, führt Machbarkeitsuntersuchungen durch und erarbeitet Brandschutzlösungen. Zudem stellt Simpson Strong-Tie die Bemessungssoftwares „S&P FRP Lamella“ und „S&P FRP Colonna“ kostenfrei zur Verfügung.

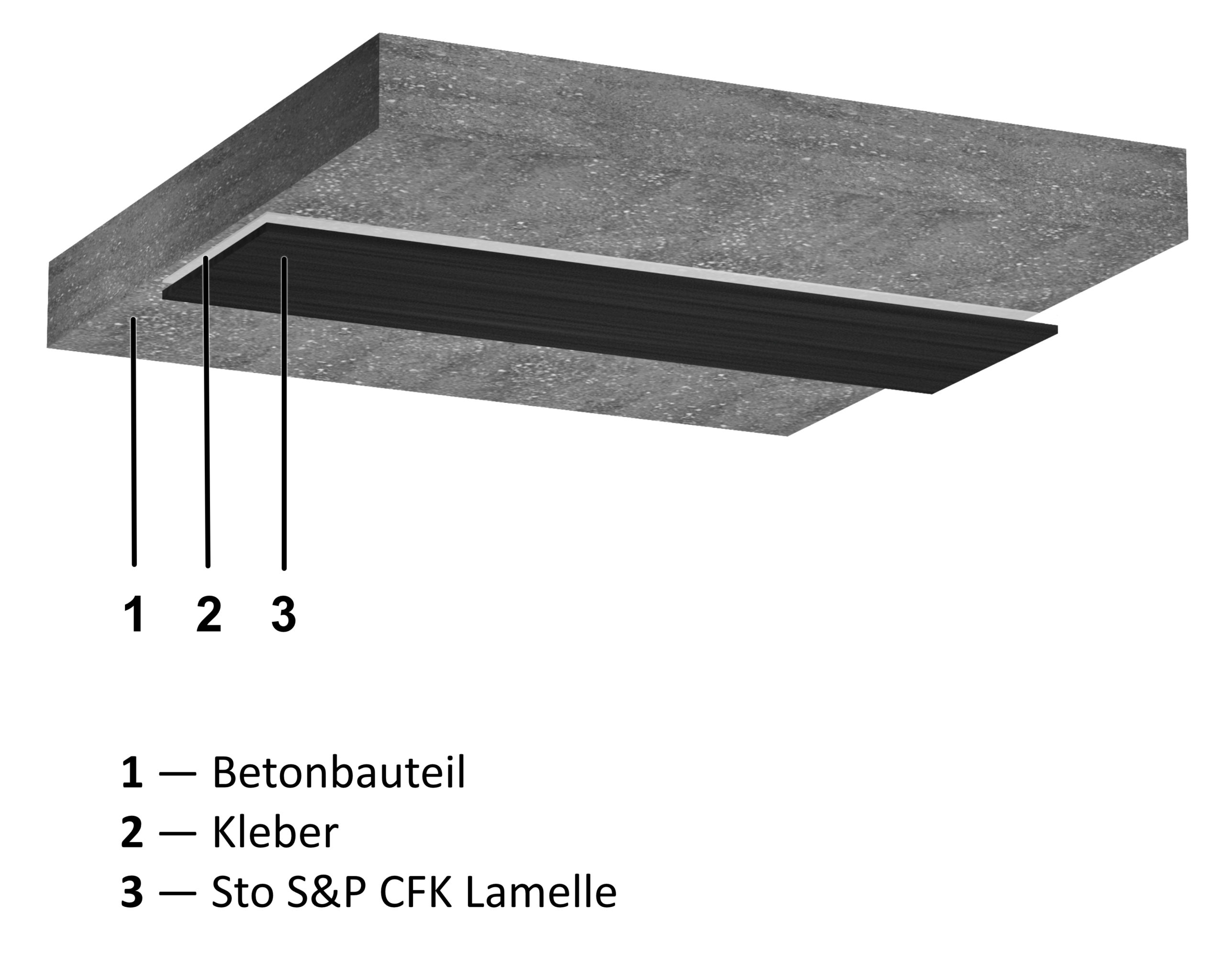

Systemaufbau: StoConcrete Carbon Plate mit oberflächig geklebter CFK Lamelle.

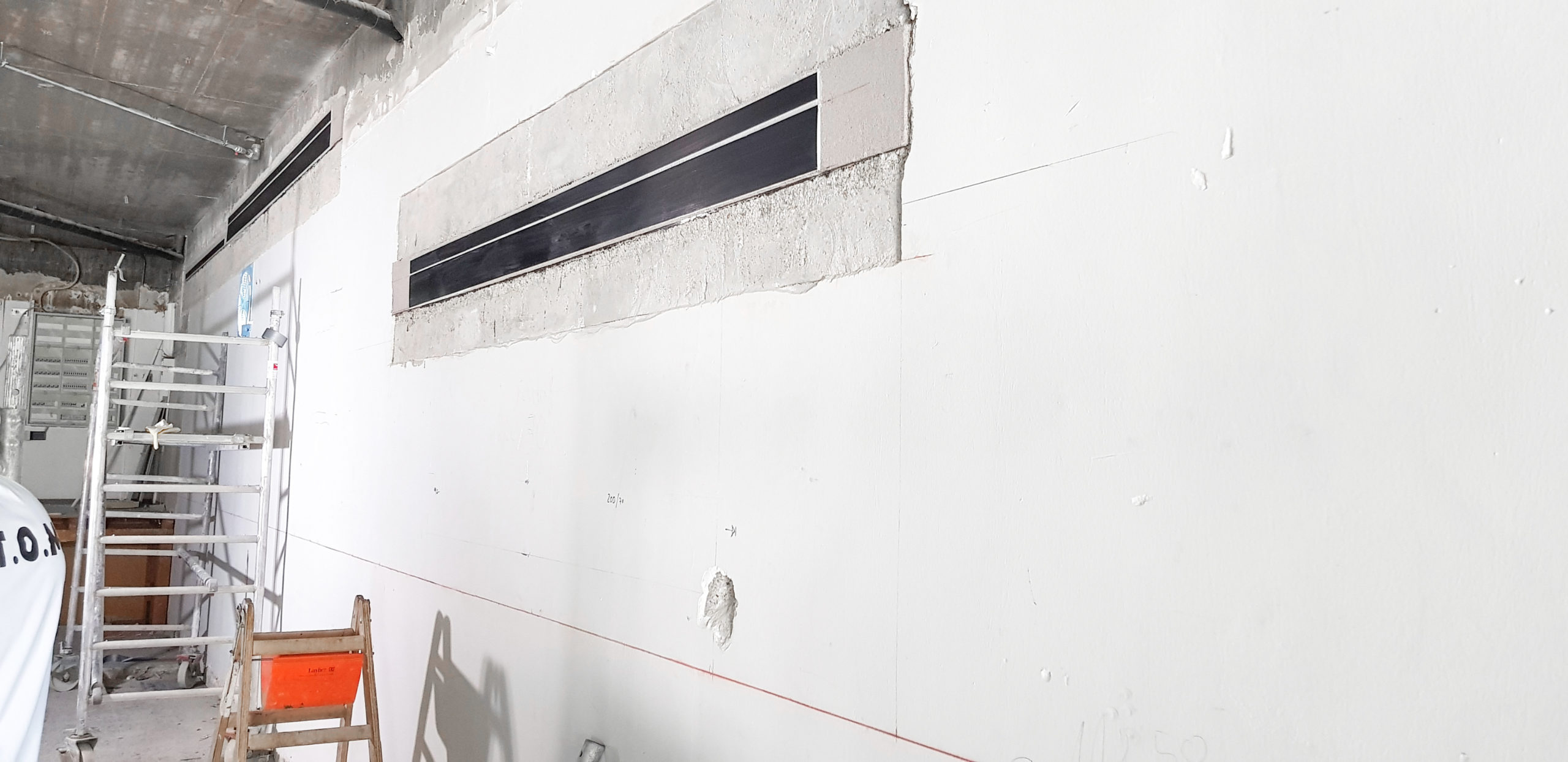

Vorbereitung der neuen Durchbrüche: Die zukünftigen Stürze sind bereits durch CFK Lamellen verstärkt. Das sichert die statische Tragfähigkeit der Außenwände, auch mit den zusätzlichen Öffnungen.
